Pour des projets tels que des immeubles de bureaux, des hôtels, des hôpitaux et des immeubles résidentiels,ascenseurs pour passagerssont non seulement essentiels au mouvement des personnes, mais également des équipements clés qui affectent l'efficacité opérationnelle, les normes de sécurité et les coûts de maintenance ultérieurs.
Cependant, les ascenseurs pour passagers sont disponibles dans une large gamme de modèles avec des paramètres de configuration complexes, et différents projets ont des exigences distinctes en matière de vitesse, de capacité de charge, de structure de cage, de systèmes de contrôle et de-performances en matière d'économie d'énergie. Par conséquent, que vous travailliez sur un nouveau projet de construction ou que vous rénoviez un bâtiment existant, il est essentiel de comprendre les différents types d'ascenseurs et les dernières technologies pour garantir une sélection appropriée du modèle et une mise en œuvre fluide du projet.
Cet article vous aidera à élaborer la solution d'ascenseur pour passagers la plus adaptée du point de vue des exigences du projet, des paramètres techniques, de la conformité réglementaire, des coûts et de la maintenance.
Clarifier les attributs du projet et les scénarios d'application
Le flux de passagers détermine le type et la quantité d’ascenseurs. La première étape de la sélection des ascenseurs consiste à évaluer avec précision l'intensité du flux de passagers et la fréquence d'utilisation du projet, ce qui influencera directement la conception de la vitesse de l'ascenseur, de sa capacité de charge, de sa quantité et du système de contrôle de groupe.
• Type de projet :Les complexes commerciaux et les immeubles de bureaux nécessitent des ascenseurs à fréquence de fonctionnement élevée et à vitesse rapide. Les bâtiments résidentiels privilégient le confort et l’efficacité énergétique. Les hôpitaux exigent des ascenseurs dotés d’une grande capacité de charge et de fonctionnalités d’accessibilité.
• Flux de passagers de pointe :Y a-t-il des heures de pointe évidentes le matin et le soir ou un flux de passagers concentré ? Le nombre d'ascenseurs peut être attribué en fonction du nombre de ménages ou de la superficie du bâtiment, avec un choix de systèmes de répartition à commande unique ou à commande de groupe.
• Hauteur du sol :Sélectionnez la méthode de levage en fonction de la hauteur du sol, y compris les ascenseurs à traction et les ascenseurs hydrauliques.
• Contraintes d'espace dans le puits :Consultez les fabricants d’ascenseurs pour connaître les paramètres optimaux avant la construction du bâtiment si le projet est encore en phase de conception. Si le bâtiment est déjà terminé, envoyez les données de mesure aux ingénieurs de Fuji Elevator pour qu'elles correspondent aux modèles d'ascenseur les plus adaptés.
Plus les exigences du projet sont confirmées en amont, plus les retards et les coûts supplémentaires causés par une mauvaise sélection d'ascenseur à un stade ultérieur peuvent être évités efficacement.
Faire correspondre l'échelle du projet en fonction de la vitesse et de la capacité de charge
En se concentrant sur la demande réelle de flux de passagers, la vitesse et la capacité de charge sont des indicateurs clés qui déterminent la capacité de transport globale lors de la sélection des ascenseurs pour passagers. Ils doivent être déterminés de manière globale en fonction de la fonction du bâtiment, du nombre d'étages et de l'intensité du flux de passagers, au lieu de simplement rechercher des spécifications excessives ou des coûts faibles.
Principes de sélection de vitesse
• Bâtiments résidentiels :Avec moins d’étages et un flux de passagers léger. Capacité de charge : 630-1 000 kg ; Vitesse : 1,0 à 1,5 m/s. De tels ascenseurs offrent confort et rentabilité, et des installations d’accessibilité sont nécessaires.
• Immeubles de bureaux :Principalement des immeubles-de hauteur moyenne et-de grande hauteur avec un flux de passagers important et un volume de transport important. Capacité de charge : 1 000 à 1 600 kg ; Vitesse : 2,0 à 3,0 m/s. Ils se caractérisent par un rendement élevé et un fonctionnement intelligent avec une forte capacité pendant les heures de pointe.
• Hôtels et bâtiments commerciaux :Immeubles de 6 à 30 étages. Capacité de charge : 1 250 à 1 600 kg ; Vitesse : 1,75 à 2,5 m/s. Ces ascenseurs fonctionnent de manière stable et silencieuse avec une décoration intérieure haut de gamme.
• Immeubles de grande hauteur- :Planchers extrêmement hauts et flux de passagers important, nécessitant une vitesse de levage et une stabilité supérieures. Capacité de charge : supérieure ou égale à 1600 kg ; Vitesse : supérieure ou égale à 4,0 m/s. Ils fonctionnent à grande vitesse avec un fonctionnement fluide et adoptent un mode de service zoné.
• Calcul du flux de passagers :Calculez le volume de passagers dans les 5 minutes de pointe, le temps de trajet aller simple-et le temps d'attente cible (inférieur ou égal à 30 secondes pour les immeubles de bureaux, inférieur ou égal à 60 secondes pour les immeubles résidentiels).
• Formule :Nombre d'ascenseurs=Passagers en 5 minutes de pointe ÷ (Passagers par ascenseur par 5 minutes × 0,8)
Une combinaison appropriée de vitesse et de capacité de charge peut réduire efficacement le temps d'attente et améliorer l'efficacité du transport, et éviter les alarmes fréquentes, les surcharges et le fonctionnement instable des ascenseurs pendant les heures de pointe.
Choisir la structure appropriée
Les types courants de structure d’ascenseur pour passagers comprennent MR (avec salle des machines) et MRL (sans salle des machines). Ceux-ci affectent non seulement la méthode d'installation, mais déterminent également la commodité de la maintenance ultérieure, les performances en matière de consommation d'énergie et les coûts de construction du bâtiment. Pour différents projets, chacun a ses propres avantages et nécessite un équilibrage basé sur des conditions spécifiques.

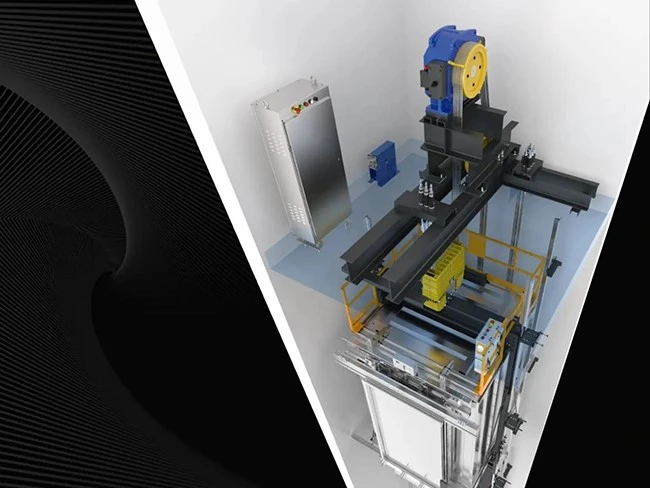

Salle des machines sans ascenseurs (MRL) : Le choix principal pour les bâtiments modernes
MRL intègre la machine de traction et le système de contrôle dans la paroi supérieure ou latérale de la gaine, éliminant ainsi le besoin d'une salle des machines séparée. Il convient à la majorité des projets de construction neuve et de rénovation.
Ses avantages incluent :
• Gain de place- :Aucune salle des machines indépendante n’est requise, il n’est donc pas nécessaire de réserver d’espace sur le toit pour une salle des machines. Cela réduit la complexité de la conception architecturale, augmente la surface utilisable et réduit les exigences en matière de hauteur du dernier étage.
• Coûts de construction réduits :Les économies réalisées sur le génie civil des salles des machines, les-structures porteuses, les fenêtres et les portes, la protection contre la foudre, etc. réduisent les coûts de construction civile. Ceci est particulièrement avantageux pour les agrandissements et les rénovations de bâtiments anciens.
• Disposition flexible :L'unité principale et l'armoire de commande sont intégrées au sommet ou sur le côté de la cage, permettant à l'ascenseur d'être installé dans n'importe quelle position dans le bâtiment, sans restriction par l'emplacement d'une salle des machines.
• Fonctionnement{{0}efficace en énergie :Utilisation généralisée de moteurs sans engrenages synchrones à aimants permanents, qui ont une efficacité de transmission élevée et une faible consommation d'énergie. Par rapport aux ascenseurs à engrenages traditionnels dotés de salles de machines, ils permettent d'économiser 20 à 35 % d'électricité.
• Faible bruit et vibrations :L'unité principale est placée à l'intérieur du puits, ce qui rend moins susceptible la transmission du bruit et des vibrations au toit et aux espaces de vie des résidents, ce qui donne lieu à un environnement résidentiel et de bureau plus calme.
• Aspect soigné :Aucune structure de salle des machines saillante sur le toit, ce qui conduit à des façades de bâtiment et à des conceptions de toit plus esthétiques, adaptées aux bâtiments résidentiels, commerciaux et paysagers.
• Installation et maintenance faciles :Équipé d'une plate-forme de maintenance spéciale et d'un panneau d'inspection externe, il offre suffisamment d'espace pour les travaux de maintenance et améliore l'efficacité du dépannage et de l'entretien de routine.
Ascenseur de la salle des machines (MR) : Plus adapté aux hautes-performances et aux conditions de fonctionnement complexes
L'ascenseur MR est équipé d'une salle des machines indépendante au sommet de la cage, offrant un espace de maintenance et une capacité de dissipation thermique plus importants. Il convient aux exigences opérationnelles impliquant des vitesses plus élevées et des capacités de charge plus importantes.
Ses avantages incluent :
• Plafond Haute Performance :Capable d'atteindre de grandes capacités de charge et des vitesses élevées (jusqu'à 6 m/s et plus), ce qui le rend adapté aux immeubles de très grande hauteur-et aux zones à fort-trafic, offrant une capacité de transport plus forte.
• Entretien pratique :La salle des machines indépendante offre un espace ouvert où les composants tels que l'unité principale, l'armoire de commande et le régulateur sont situés au centre, garantissant ainsi des opérations dégagées. Cela améliore l’efficacité de l’inspection, du remplacement des pièces et du débogage.
• Excellente dissipation thermique de l'équipement :La salle des machines offre des conditions supérieures de ventilation et de dissipation thermique, évitant ainsi la surchauffe lors d’un fonctionnement continu prolongé. Cela se traduit par une forte capacité de charge soutenue-, ce qui le rend adapté aux scénarios d'utilisation à haute-fréquence.
• Durée de vie plus longue :Les composants fonctionnent dans un environnement optimal, ce qui entraîne une usure et un vieillissement plus lents. Cela améliore la durabilité globale et maintient les taux de défaillance à long terme-à un faible niveau.
• Mise à niveau flexible :Un grand espace réservé dans la salle des machines facilite les tâches post-installation telles que le remplacement de l'unité principale, la mise à niveau du système de contrôle et l'ajout de fonctions étendues avec un minimum de difficultés de modification.
• Forte adaptation de charge :La capacité portante de l'unité principale-est conçue indépendamment, ce qui réduit les contraintes sur le dessus de la gaine et les exigences structurelles du dernier étage. Cela le rend plus adaptable aux bâtiments anciens et aux ascenseurs de gros tonnage.
• Gestion des urgences plus calme :Offre suffisamment d'espace pour les opérations de sauvetage en cas de coincement d'ascenseur et de transfert d'urgence-, garantissant des procédures plus fluides et une sécurité d'urgence améliorée.
L'ascenseur sans salle des machines-(MRL) offre un large éventail de scénarios applicables : il est particulièrement adapté aux-immeubles résidentiels de grande hauteur, aux rénovations de bâtiments anciens, aux immeubles de bureaux-de taille moyenne, aux hôtels et aux villas, et constitue actuellement le choix courant pour les ascenseurs de passagers à usage civil. L'ascenseur de salle des machines (MR) est principalement utilisé pour les immeubles de bureaux de très grande hauteur--, les grands centres commerciaux, les centres de transport, les hôpitaux et les-bâtiments publics à forte charge. La structure d'ascenseur appropriée doit être sélectionnée en fonction des exigences d'utilisation du bâtiment.
Système de contrôle et composants de base
Les composants essentiels d’un ascenseur déterminent directement sa stabilité opérationnelle, son confort et sa sécurité. Les points suivants doivent faire l’objet d’une attention particulière :
1. Système de contrôle
• Système intégré :Comprend un câblage minimal, un faible taux de pannes et une maintenance facile. Convient aux ascenseurs à vitesse moyenne-à-faible (inférieure ou égale à 2,5 m/s), aux bâtiments résidentiels, aux hôtels et aux ascenseurs sans-salle de machines-sans salle de machines.
• Système divisé :Offre une forte puissance de calcul, un excellent contrôle de groupe et une bonne évolutivité. Convient aux ascenseurs à grande vitesse-, aux bâtiments très-de grande hauteur et aux bâtiments commerciaux-de grande capacité avec un flux de passagers important.
2. Machine de traction
• Synchrone à aimant permanent sans engrenage :Fonctionnement{{0}efficace en énergie, silencieux et sans entretien-sans entretien. Le choix courant pour tous les scénarios, adapté aux ascenseurs à vitesse moyenne-à-basse.
• Orienté :Limites de charge/vitesse élevées et robustesse sous de lourdes charges. Convient aux ascenseurs pour salles de machines-à grande vitesse et à grand tonnage-.
3. Opérateur de porte
• Donner la priorité aux opérateurs de porte à courroie synchrone à fréquence variable avec une protection complète anti-pincement par barrière immatérielle ; sélectionnez des modèles renforcés pour les zones à haute fréquence-. Les opérateurs de porte DC bas de gamme ne sont utilisés que pour les ascenseurs simples.
4. Onduleur
• Onduleurs dédiés aux machines de traction synchrone ; inverseurs vectoriels pour machines à traction à engrenages.
• Pour les bâtiments-à forte charge, des onduleurs de type récupération d'énergie peuvent être sélectionnés pour réaliser des économies d'énergie supplémentaires.
5. Composants de sécurité (conformité obligatoire, type-testé)
• Tampon : type Ressort-pour les vitesses inférieures ou égales à 1,0 m/s ; type hydraulique-en standard pour les autres.
• Régulateur + parachute progressif en standard ; ajoutez une protection contre la survitesse ascendante pour les ascenseurs à grande-vitesse/grande-charge.
6. Rails de guidage et patins de guidage
• Rails de guidage épais de type T-pour ascenseurs à grande-élévation/haute-vitesse.
• Patins de guidage coulissants en option pour les bâtiments-de faible hauteur ; patins de guidage roulant uniformément utilisés pour les bâtiments commerciaux et les-immeubles de grande hauteur pour un fonctionnement plus silencieux et plus fluide.
7. Armoire de commande
• Sans salle des machines-- :Modèles à encastrer-dans une gaine ou à montage mural-.
• Salle des machines- :Modèles-sur pied offrant une plus grande évolutivité.
Conformité aux normes et réglementations locales
1. Base de référence mondiale unifiée (ISO)
- Normes fondamentales :ISO 8100-1/2 (remplaçant l'ancienne EN 81), ISO 22559 (Exigences essentielles de sécurité mondiales - GESR).
- Exigences obligatoires :Prévention des chutes, protection contre la survitesse, prévention des mouvements involontaires (UCMP), sécurité de verrouillage des portes, tampons, sécurité électrique.
2. Intégrer les normes obligatoires régionales
- Chine:GB 7588.1/2-2020 (équivalent à EN 81-20/50) + Loi sur la sécurité des équipements spéciaux + Certification TSG.
- UE:Directive Ascenseurs 2014/33/UE + EN 81-20/50, exigeant la certification d'un organisme notifié CE.
- USA:ASME A17.1 (cité par la législation de l'État) + normes électriques NFPA 70.
- Australie:Série AS 1735 + WHS Act, nécessitant un enregistrement de conception et un entretien périodique.
L'ISO mondiale comme référence, les normes régionales comme exigences finales, les composants de sécurité doivent être certifiés, la sécurité électrique et incendie doit être dégagée et la mise en œuvre nécessite la même marque plus une certification locale.
Conditions d'installation et dimensions de l'arbre
1. Conditions d'installation des fondations des ascenseurs de passagers
• Environnement du génie civil :Le puits doit être entouré de parois plates, la fosse doit être sèche, exempte d'eau stagnante et de débris ; Les poutres porteuses-et les pièces encastrées doivent être réservées selon les plans.
• Exigences d'alimentation :Alimentation indépendante triphasée à cinq fils-à cinq-, tension stable, avec boîtier de distribution dédié et protection de mise à la terre.
• Accès au site :Des canaux de transport et de levage dégagés pour les équipements ; un espace de maintenance doit être réservé au dernier étage et dans la salle des machines.
• Installations de soutien :Réserver des emplacements pour les cabines d'appel et les ouvertures de câbles ; la protection incendie, la ventilation et l'éclairage doivent être réalisés simultanément.
• Restrictions environnementales :Évitez les zones très poussiéreuses, avec des gaz corrosifs, des températures et une humidité élevées.
2. Dimensions de l'arbre de clavette pour les arbres centraux (communs pour les ascenseurs de passagers) - Dimensions nettes de l'arbre correspondant à la capacité de charge conventionnelle (largeur × profondeur, mm)
• 630kg (8 personnes) : 1600×1400
• 800kg (10 personnes) : 1800×1500
• 1 000 kg (13 personnes) : 2 000 × 1 600
• 1250kg (16 personnes) : 2200×1800
• 1600kg (21 personnes) : 2400×2000
3. Hauteur du plancher supérieur et profondeur de la fosse (mm)
• Salle des machines-Moins :Pour vitesse Inférieure ou égale à 1,75m/s : Dernier étage Supérieure ou égale à 4200, Fosse Supérieure ou égale à 1400 ; Pour une vitesse de 2,0 à 2,5 m/s : Dernier étage supérieur ou égal à 4 500, Fosse supérieure ou égale à 1 600.
• Salle des machines : For speed ≤2.5m/s: Top floor ≥3800, Pit ≥1400; For high-speed elevators (>2,5 m/s) : Les dimensions du dernier étage et de la fosse doivent être augmentées en fonction des paramètres du fabricant.
4. Dimensions d'ouverture de porte
• Portes standard-à séparation centrale :Largeur 800/900 mm, hauteur 2100 mm ; Pour les ascenseurs lourds-ou sans obstacle-, utilisez 900 × 2 100 mm ou plus.
Consommation d'énergie et-coûts de maintenance à long terme
1. Sélection de la consommation d’énergie des ascenseurs
• Priorité pour l'hôte :Les moteurs sans engrenages synchrones à aimant permanent, qui permettent d'économiser 25 % à 35 % d'électricité par rapport aux motoréducteurs, ce qui se traduit par une efficacité énergétique globale plus élevée pour les modèles sans engrenage sans salle des machines-.
•-Configuration d'économie d'énergie :Installez des dispositifs de retour d'énergie dans des-immeubles de grande hauteur fonctionnant à haute-fréquence. Récupérez l'énergie électrique pendant les trajets vers le bas/à vide, réduisant ainsi la consommation d'énergie de 15 % à 20 %.
• Mode de fonctionnement :Activez l'hibernation en veille, le contrôle de vitesse à fréquence variable et le contrôle de groupe intelligent pour minimiser les pertes au ralenti.
• Correspondance de vitesse :Évitez de sélectionner aveuglément des ascenseurs-à grande vitesse ; faire correspondre la faible vitesse avec la hauteur du sol peut réduire la consommation d’énergie de base.
2. Coûts de maintenance à long-terme
• L'équipement lui-même :Préférez les systèmes intégrés + les modèles grand public-à usage général, car leurs pièces de rechange sont facilement disponibles sur le marché à des prix inférieurs.
• Les structures plus simples ont des taux de défaillance plus faibles :Les unités principales à aimant permanent éliminent la maintenance de la boîte de vitesses, ce qui entraîne une réduction des coûts de maintenance.
• Pour les composants vulnérables tels que les opérateurs de porte, les barrières immatérielles et les patins de guidage, sélectionnez des modèles éprouvés et largement utilisés.
Conclusions de l'article
La sélection appropriée d’un ascenseur détermine l’expérience opérationnelle d’un projet.
Le choix des ascenseurs adaptés à un projet est un projet systématique qui prend en compte les conditions techniques, les demandes des utilisateurs, les règles de sécurité et les coûts d'exploitation à long terme. Un ascenseur bien-peut non seulement améliorer l'efficacité opérationnelle du bâtiment, mais également réduire considérablement les taux de panne et les coûts de maintenance, augmentant ainsi la valeur globale du projet.
Ascenseur Fujiest un fournisseur chinois spécialisé dans la conception, la fabrication et l'exportation d'ascenseurs, avec des années d'expérience en R&D et une multitude de cas de projets. Si vous sélectionnez des ascenseurs pour des bâtiments commerciaux, des complexes résidentiels ou des structures publiques,s'il vous plaît laissez-moi savoir l'utilisation prévue du projet, la hauteur du sol, les projections de flux de passagers et l'état de la cage. Je peux vous aider avec la sélection des paramètres de l'ascenseur, les recommandations de configuration ou vous aider à évaluer les capacités techniques et la fiabilité des fournisseurs.
